Система чиллер-фанкойл – это система кондиционирования воздуха, внутри которой циркулирует жидкость, являющаяся теплоносителем. При этом чиллером называют охлаждающую машину, а фанкойлом – локальный теплообменник, именно между ними циркулирует теплоноситель.
Также фанкойлы из подобных систем иногда называют вентиляторными доводчиками. Фанкойлы — приемники охлажденного или нагретого носителя. Они являются важной частью сложных чиллер-фанкойл систем.
Фанкойл: принцип работы
Если нужно охладить помещение, используется холодная вода или прочая подходящая специализированная жидкость, а для обогрева помещений система должна быть наполнена теплой жидкостью. Во время циркуляции она проходит в радиаторе, стоящим перед/после вентилятора, создающего нужный воздушный поток. Такая жидкость охлаждает или нагревает помещение тогда, когда воздух проходит через радиатор.
Именно внутри фанкойла находятся вентилятор и водяной радиатор, с помощью которых комнатный воздух прокачивается через систему. Также возможно использование нескольких теплообменников при более сложных конструкциях фанкойлов.
Благодаря таким устройствам, можно прокачивать большие объемы воздуха, охлаждая и нагревая их до нужного уровня. Для регулировки этого уровня сейчас используются пульты дистанционного управления и прочие удобные способы.
Воздушный фильтр внутри фанкойла позволяет легко фильтровать поток воздуха, проходящего через такую систему. Подсистема автоматического регулирования позволяет наладить работу системы так, чтобы сделать ее удобной и энергоэффективной.
Охлаждение и нагрев внутри фанкойлов происходят даже тогда, когда они выключены. Поэтому нужно использовать специальные вентили и обходные трубы, чтобы на время отключать эти узлы.
Во время кондиционирования на теплообменнике появляется конденсат. Чтобы собирать его, используют специальный лоток. Конденсат стекает самостоятельно или периодически выкачивается из лотков.
Чтобы еще лучше понять, как работает фанкойл, можно рассмотреть его детальную схему и строение. Обратите внимание на то, что есть несколько основных типов, строение которых так или иначе отличается. Наиболее распространенными из них являются канальные и кассетные.
Классификация фанкойлов

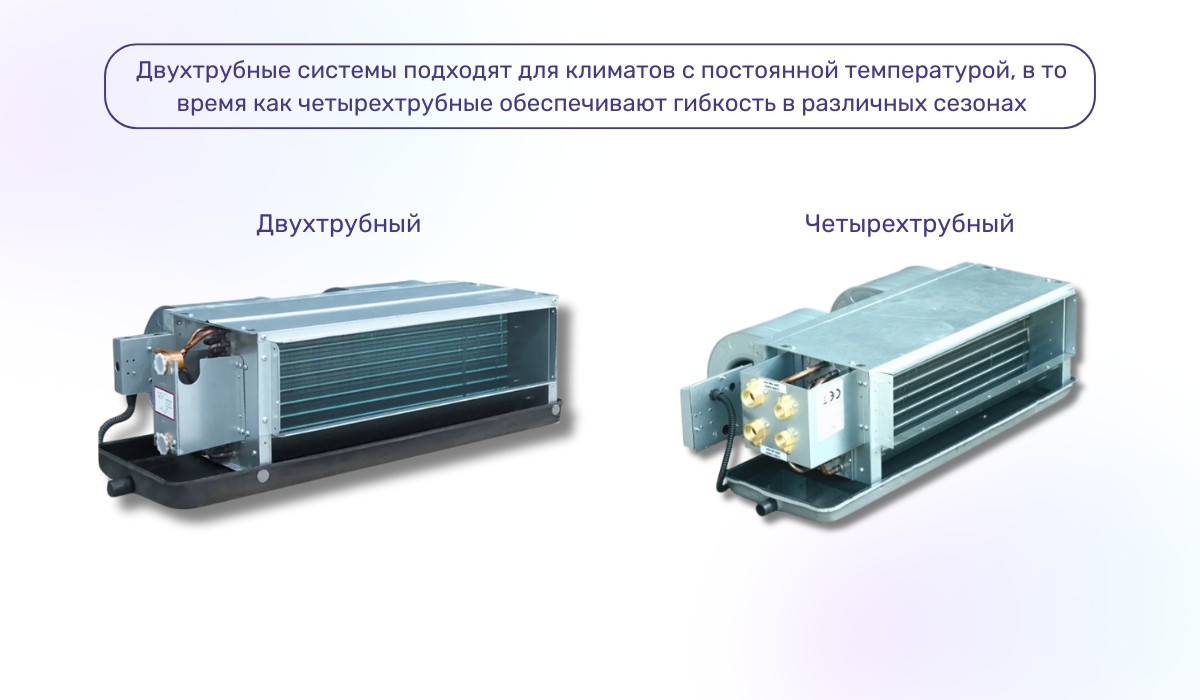

Есть несколько вариантов классификации этих элементов системы кондиционирования. По количеству труб они бывают:
- Двухтрубными – их используют только для охлаждения помещений.
- Четырехтрубными – можно использовать и для обогрева помещений.
Также у фанкойлов есть разные способы крепления. Среди них следует отметить:
- Настенные – простой и быстрый монтаж, используются для охлаждения и обогрева помещений.

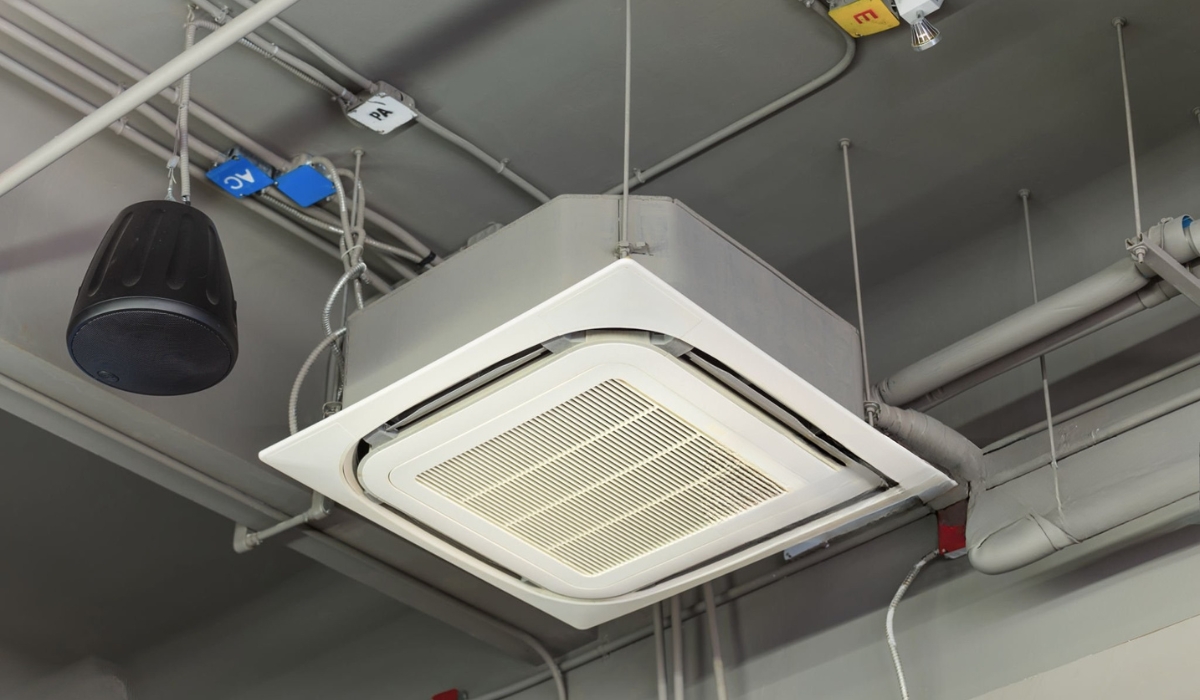

- Кассетные – их можно легко спрятать, при этом видимой для большинства остается только нижняя панель, которая распределяет обработанный воздух. Есть варианты таких фанкойлов, которые позволяют подмешивать свежий воздух с улицы.
- Канальные – особенно эффективно подходят для нескольких помещений, обладают мощными вентиляторами. Их обычно крепят за фальшстенами и фальшпотолками, поэтому также нужно организовать отвод конденсата. Зачастую довольно шумны.
- Напольные.
- Потолочные.
Особенности фанкойлов делают сферу их использования довольно широкой. Поэтому их также можно классифицировать по месту применения:
- Развлекательные заведения.
- Спортзалы учебных заведений.
- Офисные здания.
- Хостелы и гостиницы.
- Остальные помещения.
Преимущества системы фанкойлов
Среди преимуществ такой системы нужно отметить ее масштабируемость. Если сначала нужно было охлаждать или обогревать сравнительно небольшие помещения, а позже понадобился обогрев дополнительных комнат, системы с фанкойлами вполне можно масштабировать. Этот вариант также подходит для тех коммерческих объектов, которые начинают эксплуатировать постепенно, не используя сразу все помещения.
Каждый из узлов подобных систем регулируется индивидуально. Поэтому возможны даже такие варианты, когда жаркие помещения поддаются охлаждению, а более холодные комнаты при этом постепенно нагреваются.
Система чиллер-фанкойл является универсальной, ее можно перенастроить при надобности. При этом расстояние между узлами может быть как коротким, так и длинным. Для разводки коммуникаций используют простые стандартные трубы.
Несколько чиллеров можно связывать между собой автоматической системой. Это позволяет легко управлять сразу несколькими узлами с помощью пульта или иными способами.
Фанкойлы создают лучшую циркуляцию воздуха, по сравнению с радиаторами отопления. При этом можно использовать меньшие отопительные приборы и сделать систему более энергоэффективной.
Подобные системы охлаждения и обогрева считаются безопасными для тех, кто находится внутри кондиционируемых помещений. Их чиллеры с хладагентом обычно находятся вне здания, на открытом воздухе. Из рисков при использовании фанкойлов обычно отмечают лишь возможность залива помещений, при этом есть способы, которые позволяют предотвратить такие явления и значительно ограничить их последствия.
Підкажіть будь ласка ТЗ для настінного фанкойлу у плані його живлення та управління!
Для живлення більшості фанкойлів буде достатньо підвести стандартний кабель 3х2,5 мм2 та 4 жильний кабель, від місця встановлення фанкойлу до місця розташування настінного пульта керування (за його наявності в обраної моделі). Але для видачі чіткої відповіді, необхідно розуміти модель фанкойла, для якого даємо завдання, тому рекомендуємо уточнити цю інформацію та звернутись до наших експертів.
