Опалювальні системи з природною циркуляцією сьогодні практично не використовуються. При мимовільному русі теплоносія домогтися рівномірного прогріву складно. Інші незручності - при проектуванні потрібно уникати звужень і поворотів трубопроводу, а саме джерело тепла, наприклад, опалювальний котел розташовувати в найнижчій точці по відношенню до розведення.
Системи опалення, укомплектовані циркуляційним насосом, будуть функціонувати в будинках з будь-якою конфігурацією розводки. Однак потрібно враховувати, що ефективність роботи можна забезпечити тільки в тому випадку, якщо насосне обладнання підібрано коректно, з урахуванням параметрів конкретної системи. Про те, як правильно вибрати циркуляційний насос, ми розповімо в даній статті.
Циркуляційний насос і його застосування
Циркуляційний насос являє собою механізм, який приводить в рух рідину в замкнутій системі. Конструктивно прилад складається з корпусу, всередині якого розміщений ротор з крильчаткою (обертається частина), що перекачує рідину.
Такі пристрої використовуються:
- в опалювальних системах;
- в побутовому гарячому водопостачанні;
- для примусового руху рідинних середовищ в системах кондиціонування і охолодження повітря.
Схема підключення циркуляційного насоса до системи опалення з примусовою циркуляцією теплоносія
Ми пропонуємо циркуляційні насоси перевірених торгових марок. Установка такого пристрою вирішує проблеми, які можуть виникати в системах з природним рухом теплоносія. Такий агрегат "змушує" рухатися робоче середовище, підтримує оптимальний рівень тиску. Також використання насоса дозволяє ефективніше розподіляти теплову енергію. Теплоносій рухається з певною швидкістю, не встигаючи остигати, що в результаті дає вигоду в 30% на економії ресурсів (газу, дров, електрики).
Важливі критерії вибору циркуляційного насоса
Зовні всі насоси схожі між собою, але при цьому вони мають істотні функціональні відмінності. На що ж звернути увагу? Важливо врахувати наступні принципові моменти:
- Витратні і напірні характеристики.
- Місце експлуатації.
- Тип управління.
Витрата насоса характеризує кількість теплоносія, яке прилад здатний перекачувати за годину роботи, іншими словами – це його продуктивність. Напірні характеристики показують запас енергії потоку, яку насос може використовувати для подолання гідравлічного опору системи. Як правило, у побутових циркуляційних насосів з великими напірними характеристиками низька витрата (і навпаки) – переконайтеся в цьому самі.
Отже, як вибрати циркуляційний насос? Перш за все, потрібно дотримуватися рекомендацій державних норм і нормативного методу гідравлічного розрахунку, що діють. Розрахувавши параметри конкретної системи (швидкість, шорсткість елементів і їх гідравлічну опору), можна отримати шуканий напір. Обчислити витрата можна після підрахунку теплового балансу системи.

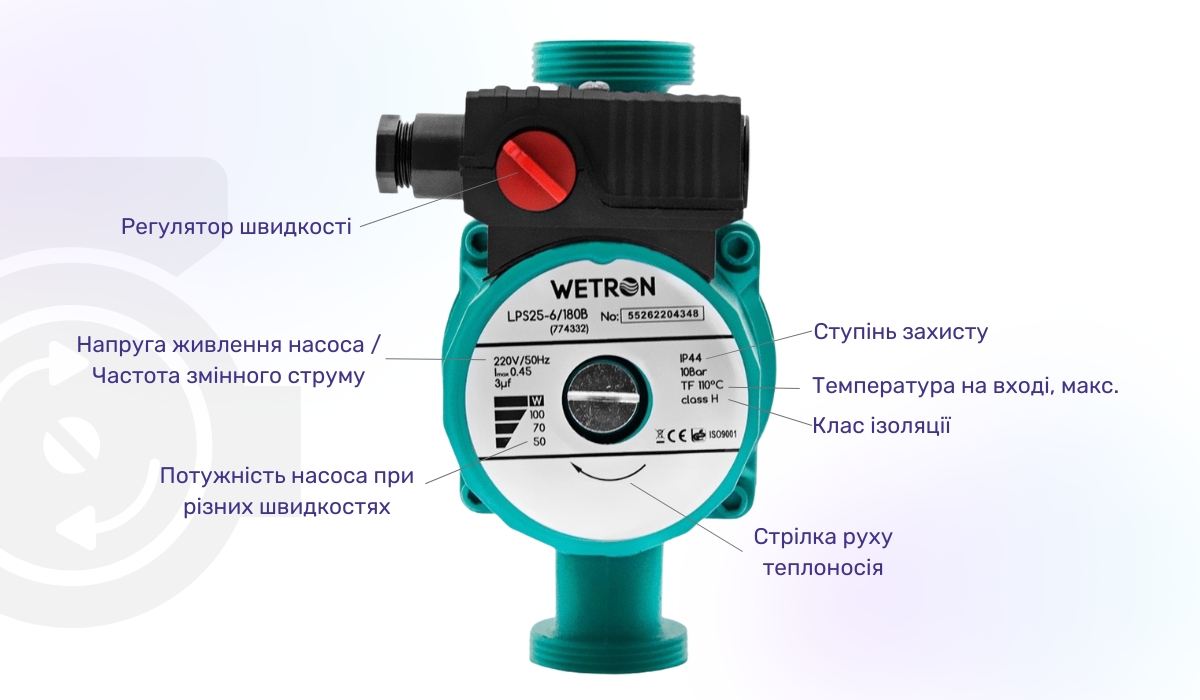

Що означають позначення на циркуляційному насосі
Розрахунок продуктивності
Розрахувати продуктивність можна за формулою Q = W:Cx(t2 – t1), де:
- Q - витрата теплоносія.
- W - кількість енергії, яку потрібно передати по системі. Якщо опалювальний котел один, W дорівнює його потужності.
- C - коефіцієнт теплопровідності теплоносія. Для води С= 1163 Вт/(м3х°C3).
- t2-t1 - різниця температурних показників гарячої води і «зворотки».
Розрахунок напірних характеристик
При точному розрахунку напірних характеристик застосовуються досить складні формули, а також враховуються точні значення діаметрів основних і обхідних труб, число вузлів і розгалужень, опір опалювального котла, клапанів, вентилів та ін. Щоб зорієнтуватися, ми пропонуємо скористатися спрощеною формулою h = (R x L x FZ), де:
- h - шуканий напір (величина, яка обчислюється в метрах).
- R - втрати на тертя об стінки труб (приблизно 1,5 см на кожному погонному метрі трубопроводу).
- L - загальний метраж розводки (в метрах).
- FZ - спеціальна поправка на опір котла (приймається за 1,3, якщо є термостатичний вентиль, то 2,2).
Розрахувавши параметри системи, потрібно підбирати насос, додавши до отриманих даних 10-15% від продуктивності і напору. Це потрібно для того, щоб прилад не працював під максимальним навантаженням.
Вибираємо циркуляційний насос з урахуванням місця експлуатації
Насоси розрізняються за місцем установки. Наприклад, для рециркуляції в системі гарячого водопостачання потрібні агрегати з корозійно стійкими робочими колесами і корпусами. Вони мають сертифікати, які підтверджують, що пристрої не виділяють токсичних і отруйних речовин при контакті з водою. При цьому рівень корозії настільки низький, що їм можна знехтувати.
Рекомендуємо звернути увагу на циркуляційні насоси для рециркуляції ГВП в каталозі нашого магазину Vencon. Також можемо запропонувати насосне обладнання для будинків і квартир, де в якості опалювального агрегату встановлений газовий або електричний котел. Є прилади для системи холодного водопостачання.

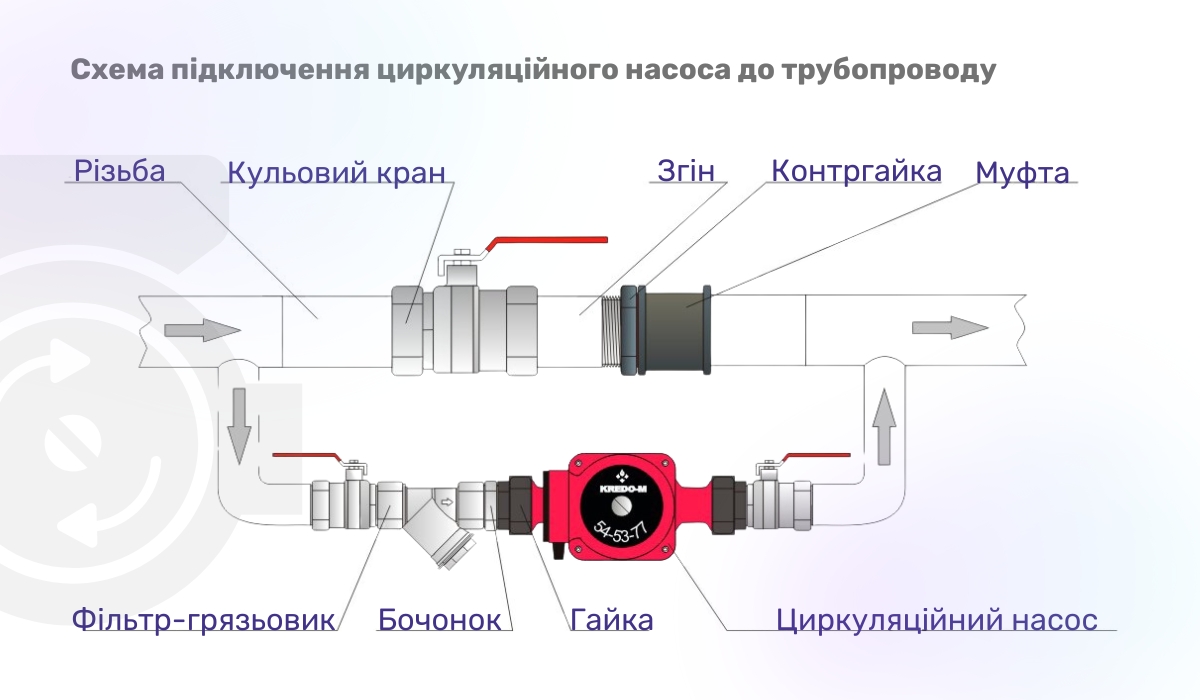

Підключення циркуляційного насоса до трубопроводу
Різновиди насосів за типом управління
Прості моделі (одно- і трьохшвидкісні) не можуть підлаштовувати свої напірно-витратні параметри під конкретні потреби системи. У більш складних агрегатах передбачені функції самоврядування. Виходячи з даних, отриманих зі штатних термопар, датчиків потоку і диференціальних манометрів, насоси адаптуються під поточні характеристики.
Насоси з фіксованими швидкостями підходять для простих систем. Також їх можна встановлювати в тих місцях, де основне завдання полягає в переміщенні великого обсягу теплоносія до конкретного споживача (наприклад, від каскаду з декількох котлів в котельні через колектор індивідуально до кожної квартири).
Насоси з функціями самоврядування можна використовувати:
- в системах будь-якої складності;
- для реновації старих систем.
Варто відзначити, що регульовані агрегати найекономніші. Наприклад, циркуляційні насоси Grundfos серії Alpha2 з нашого каталогу споживають не більше 6 Вт, що в рік становить близько 90 кВт.
У разі реновації старих систем радимо звернути увагу на моделі серії Grundfos Alpha1 L. У цих приладах є встановлені програми управління теплими підлогами і радіаторним опаленням. Однак, варто враховувати, що насоси з самоуправлінням коштують дорожче звичайних моделей. Не завжди доцільно застосовувати потужні моделі на системах з великими втратами тиску. Не обходьте увагою циркуляційні насоси з Bluetooth управлінням. Вони зручні тим, що їх можна підключити до мобільних пристроїв для бездротового обміну даними.
Який вибрати циркуляційний насос за типом?

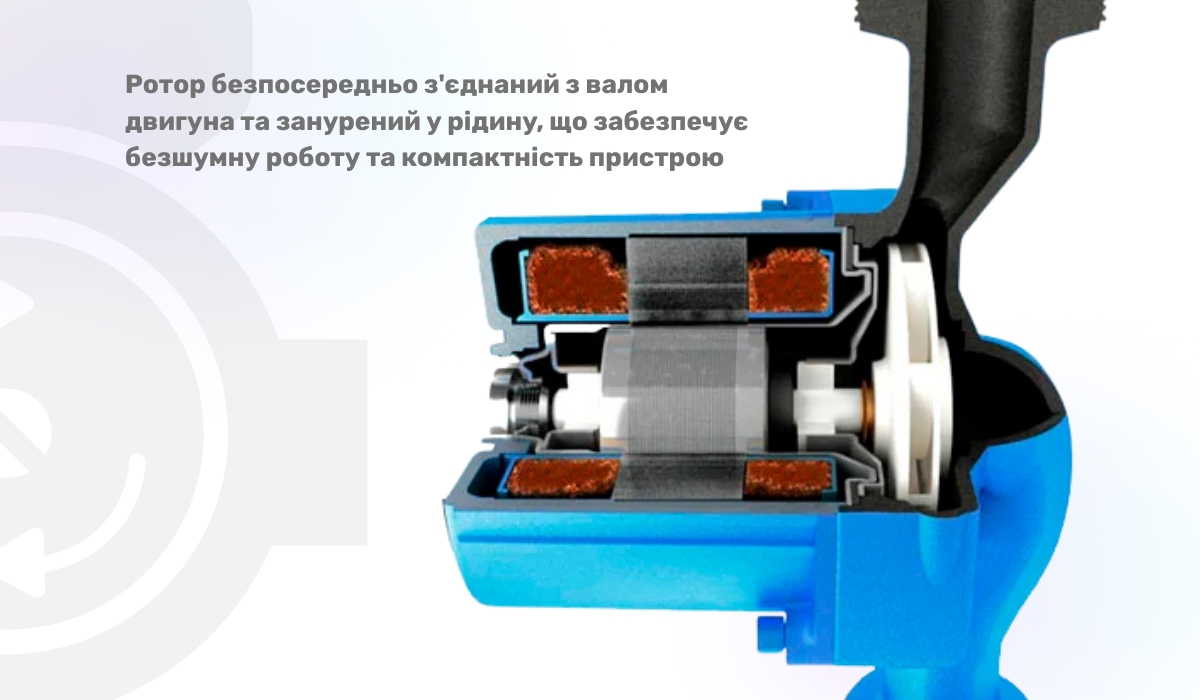

Насосне обладнання буває двох типів: з сухим і мокрим ротором. У системах побутового призначення найчастіше використовуються останні. Їх особливість - контактують безпосередньо з робочим середовищем. Переваги циркуляційних насосів з мокрим ротором, які представлені на нашому сайті:
- безшумна робота;
- мінімальне технічне обслуговування;
- можливість управління швидкістю перекачування рідини;
- мають тривалий термін служби.
Зліва циркуляційний насос з сухим ротором, праворуч - з мокрим
В каталозі нашого магазину представлено насосне обладнання з мокрим типом ротора. Хочемо акцентувати вашу увагу на циркуляційних насосах Wilo, Grundfos, Roda, Caleffi. Вони заслужили довіру споживачів ефективністю, надійністю, якістю збірки.
Підбираємо циркуляційний насос - що ще важливо врахувати?
При виборі конкретної моделі потрібно мати на увазі, скільки вільного місця передбачено в котельні або в певному вузлі для установки циркуляційного насоса. Серед побутових приладів є два типорозміри по довжині: 130 мм і 180 мм. При цьому дуже важливо під час монтажу дотримуватися порядку і розташування приладу, рекомендованого виробником.
Циркуляційні насоси бувають горизонтальними і вертикальними. Перші монтуються класичним способом - робоче колесо і електродвигун знаходяться на одному рівні. Другі - відрізняються розміщенням мотора над робочим елементом. Запорука коректної роботи і тих, і інших різновидів - грамотний монтаж. Замовити професійну установку циркуляційних насосів можна у наших експертів.
Матеріал корпусу
Це не менш важливий параметр вибору, який визначає зносостійкість обладнання. Варто враховувати, наступні критерії вибору циркуляційного насоса. Прилади з корпусом, виконаним з:
- Бронзи - стійкі до корозії. Вони призначені для роботи з водою, в якій підвищений вміст кисню.
- Латуні - стійкі до окислювальних процесів в гарячій і холодній воді.
- Нержавіючої сталі - мають низькі корозійні якості, по міцності поступаються тільки чавунним моделям.
- Чавуну - вкрай міцні. Насоси важкі за вагою, але надійні.
Тип підключення
Вибираємо циркуляційний насос з урахуванням ширини труб. Для розводки з шириною труб 1-2 дюйми (2,5-5 см) підійде прилад з різьбовим типом з'єднання. Для трубопроводів з діаметром більше ніж 5 см - підбирайте фланцеве з'єднання.
У нашому каталозі представлені як різьбові циркуляційні насоси, так і фланцеві, серед яких ви зможете знайти варіант, виходячи з індивідуальних особливостей вашої системи опалення.
Правильне підключення циркуляційного насоса і неправильне
Призначення насосного обладнання
Для коректної та ефективної роботи насосних агрегатів необхідно грамотно їх підбирати за призначенням. У нас в магазині можна вибрати циркуляційні насоси для балансування системи опалення – такі прилади підвищують комфорт, економні, не допускають перегрів на різних ділянках. Також представлені насоси для:
- Опалення - підвищують ефективність роботи котла, сприяють рівномірному прогріванню.
- Підвищення тиску - збільшують напірні параметри в системі.
- Рециркуляції ГВП - забезпечують швидку і рівну подачу гарячої води.
- Сонячних систем - прилади розроблені спеціально для роботи в електрифікованих районах.
- Теплових насосів - сприяють рівномірному розподілу тепла в системах опалення, побудованих на ТН.
Зверніть увагу: у нас є циркуляційні насоси для теплої підлоги. Вони використовуються для ефективного розподілу теплоносія в трубах в підлозі. Наші експерти також включили в правила вибору циркуляційного насоса такий параметр, як матеріал робочого колеса. Це може бути:
- Нержавіюча сталь - хороший компроміс між продуктивністю і енергоспоживанням.
- Поліпропілен, поліестер - пристрої швидко перекачують воду (з іншими видами теплоносія не працюють).
- Скловолокно - не схильні до руйнування, можуть працювати з різними видами теплоносія (емульсія, етанол та ін.).
Сподіваємося, що після прочитання статті, ви розібралися з питанням, як підібрати циркуляційний насос. Якщо потрібна консультація, звертайтеся до наших експертів. У нас можна придбати насосне обладнання в кредит, надається доставка по всій Україні.
