Канальні вентилятори – одне з найпопулярніших рішень для створення ефективної системи вентиляції. Вони відрізняються високою продуктивністю, компактністю, простотою в установці. Але головна їх особливість полягає в тому, що вентилятори можна монтувати 2 способами: в шахти повітропроводів або між підвісною і основною стелею. За рахунок цього вони відмінно підходять для будь-яких житлових і виробничих об'єктів, а також для складських приміщень.
Зрозуміло, перед тим як вибрати канальний вентилятор, потрібно враховувати дуже багато критеріїв і технічних характеристик. Також треба заздалегідь визначитися, де буде встановлюватися обладнання, і на основі цієї інформації підбирати відповідний тип. Тому в даній статті ми розглянемо всі нюанси, після вивчення яких ви зможете правильно вибрати канальний вентилятор для будь-якого об'єкта.

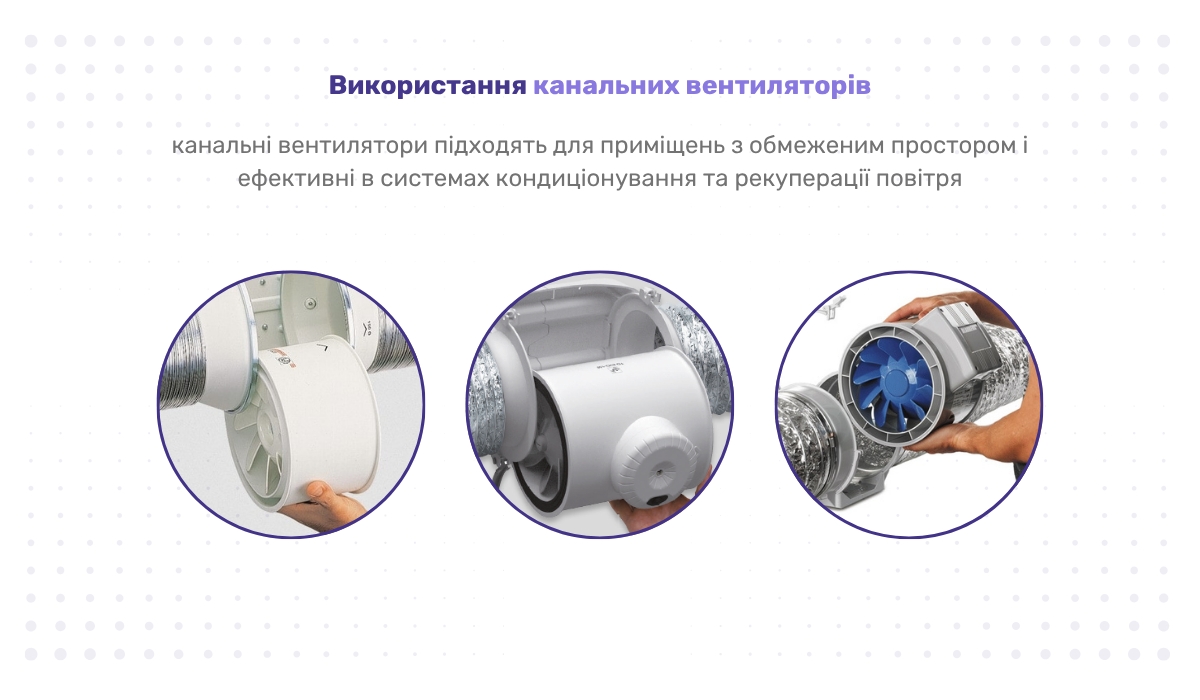

Де використовуються канальні вентилятори?
Перш ніж приступати до вибору даної вентиляції, розглянемо сферу її застосування. Адже ви повинні розуміти, для яких цілей вона найкраще підходить і де її можна встановлювати.
Отже, канальні вентилятори використовують для створення:
- витяжних і припливно-витяжних вентиляційних систем – для квартир і заміських будинків;
- енергоефективних вентиляційних систем – для офісів і торгових центрів;
- механічних вентиляційних систем – для комерційних об'єктів;
- вентсистем з особливими вимогами по чистоті і шумності – для медичних установ;
- систем з налаштовуваною продуктивністю – для адміністративних і навчальних закладів;
- продуктивних вентсистем з очищенням, охолодженням і підігрівом повітря – для виробничих об'єктів.
Як бачите, сфера застосування досить широка. Але в кожному конкретному випадку вентиляційна система повинна відповідати певним вимогам – в залежності від типу об'єкта і його особливостей.
Так які характеристики потрібно враховувати при виборі канального вентилятора? Тепер, коли ви знаєте, які завдання повинна виконувати вентиляція в вашому випадку, можна приступати до головного – думати над тим, який вибрати канальний вентилятор. І тут потрібно враховувати безліч характеристик.

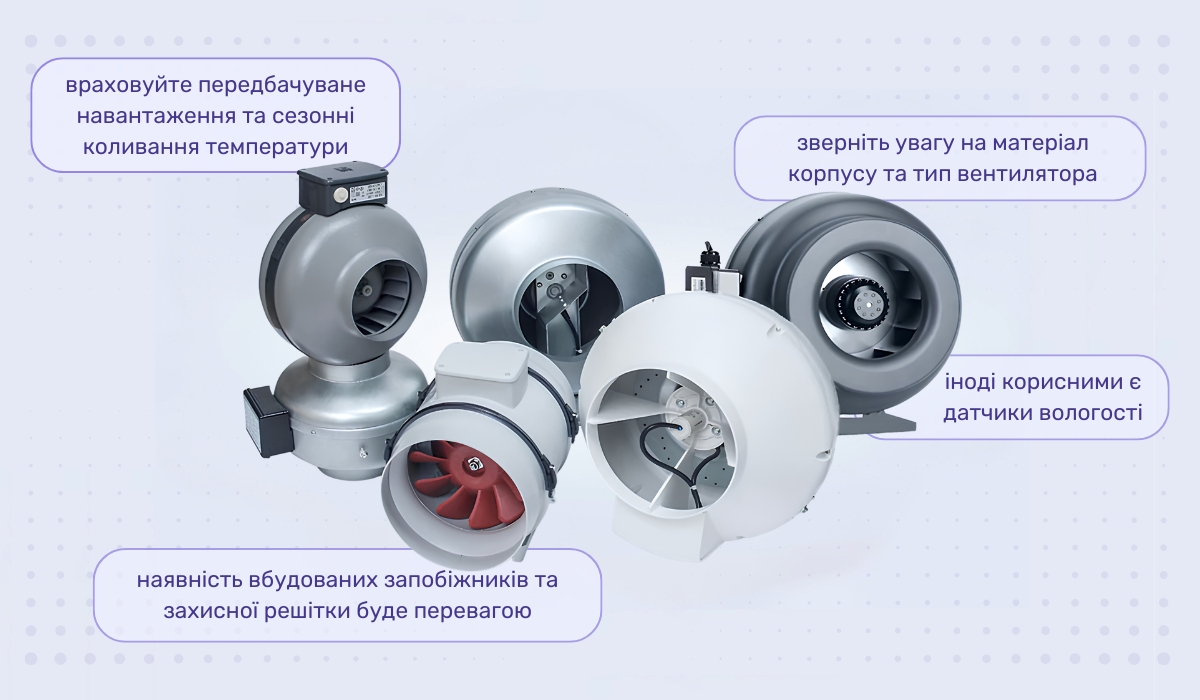

Основні критерії вибору канального вентилятора
Щоб підібрати оптимальний за всіма параметрами канальний вентилятор, потрібно знати, на які моменти слід дивитися. Так що розглянемо самі ключові критерії вибору:
- Продуктивність. Її потрібно підбирати для того приміщення, в якому буде встановлюватися вентиляція.
- Рівень шуму. Для житлових об'єктів бажано вибирати малошумні моделі, а для промислових – продуктивні, так як там рівень шуму особливої ролі не грає.
- Швидкість потоку. Вона повинна становити в межах від 11 м/с до 14 м/с.Якщо менше – вентиляція вийде неефективною, якщо більше – буде сильно шуміти.
- Безпека. Великим плюсом буде наявність захисту від пилу, вологи та інших факторів. В іншому випадку може статися коротке замикання або передчасна поломка ключових елементів.
- Додаткова комплектація. При необхідності можна докупити зворотний клапан, прилади, що задають час старту і закінчення роботи двигуна або інші аксесуари.
Також при виборі даного обладнання враховуються і інші моменти:
- призначення приміщення;
- тип вентилятора (для вентсистем з круглими або прямокутними повітроводами);
- спосіб і можливості установки;
- тип двигуна (АС або ЄС);
- напруга живлення;
- клас захисту.
Вкрай важливо упевнитися в якості купується вентилятора. Ознайомтеся з документами, що це оригінальна продукція від виробника, і на неї діє офіційна гарантія.

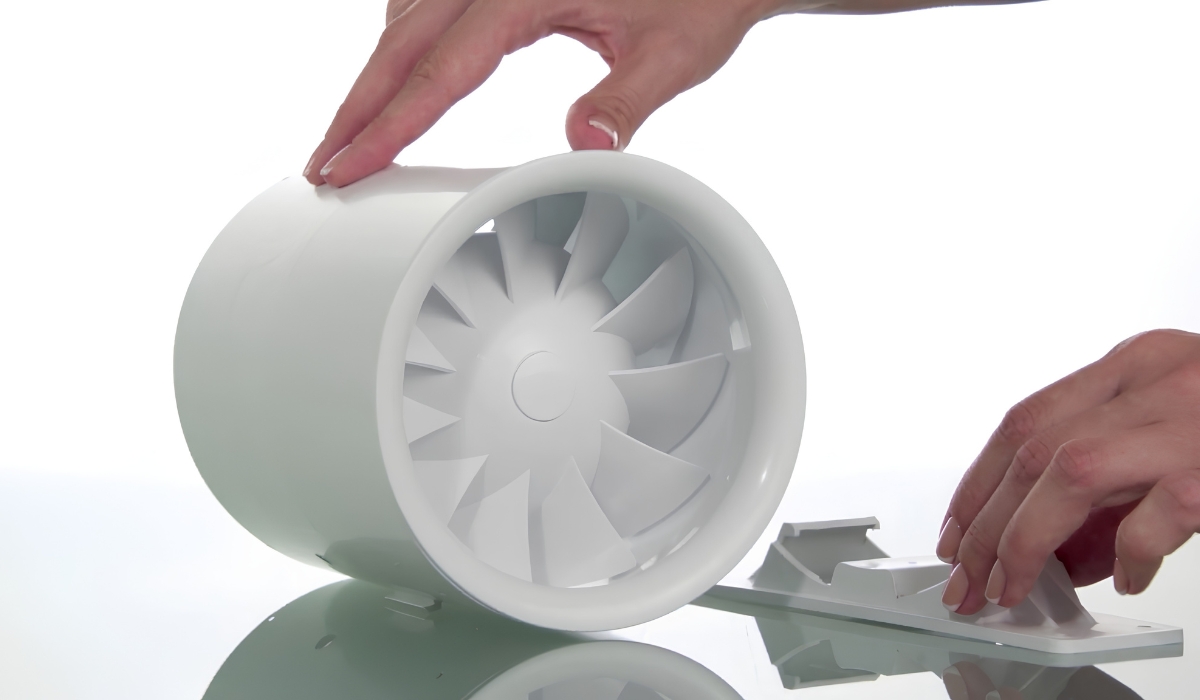

Продуктивність канального вентилятора
Перша і, мабуть, сама ключова – це продуктивність канального вентилятора. Адже головне завдання будь-якої вентиляції-забезпечення повноцінного повітрообміну . Тобто, вона повинна подавати оптимальну кількість повітря, щоб знаходяться в приміщенні людям було комфортно жити і/або працювати.
Оптимальні показники визначаються державними будівельними нормами ДБН В. 2.5-67:2013. Наприклад, з рекомендованим повітрообміном для житлових приміщень ви можете ознайомитися в наведеній нижче таблиці.
Таблиця Х.4 - мінімальні питомі витрати вентиляційного повітря для приміщень житлових будівель
| Умови мікроклімату | Повітрообмін * | Житлові та спальні кімнати, витрата зовнішнього повітря | Витрата повітря видаляється, дм³/с | ||||
|---|---|---|---|---|---|---|---|
| дм³/(с*м²) | ч -1 | дм³/(с*чол.)* * | дм³/(с*м²) | Кухня | Ванна | Туалет | |
| Підвищені оптимальні | 0,49 | 0,7 | 10 | 1,4 | 28 | 20 | 14 |
| Оптимальні | 0,42 | 0,6 | 7 | 1,0 | 20 | 15 | 10 |
| Допустимі | 0,35 | 0,5 | 4 | 0,6 | 14 | 10 | 7 |
* - Питомі витрати вентиляційного повітря, надані в одиницях виміру [дм³/(с*м²)] і [ч -1], відповідає один одному при висоті стелі 2,5 м.
* * - Кількість жителів за місцем проживання може бути розраховане за кількістю спальних місць.
З урахуванням цих норм, а також обсягу приміщень розраховується оптимальна продуктивність канального вентилятора. Формула гранично проста:
L=V x K,
Де:
- L – продуктивність, яка повинна бути у канального вентилятора;
- V – обсяг приміщення (площа приміщення множиться на його висоту);
- K – норма повітрообміну (береться з другої колонки).
Шляхом нескладних розрахунків визначаємо оптимальну продуктивність і вибираємо канальний вентилятор з таким же або трохи більшим значенням (з запасом).

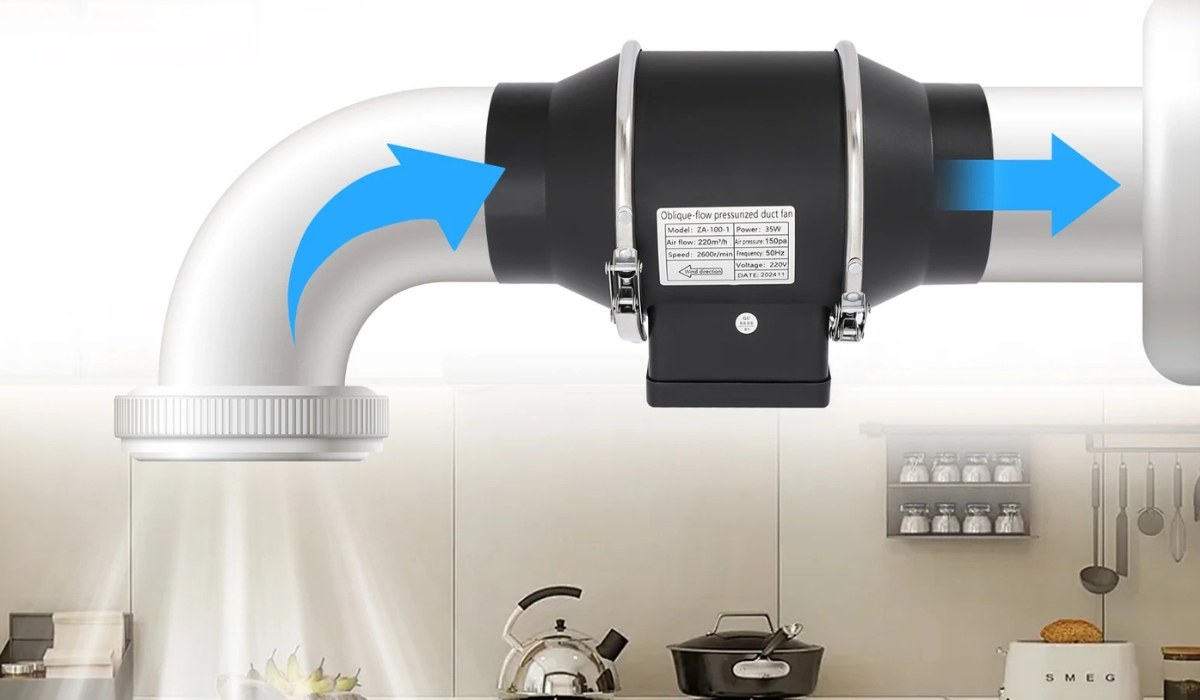

Рівень шуму канального вентилятора
Особливо пильну увагу потрібно приділити акустичним характеристикам. Тобто, рівню шуму вентилятора. Згідно з нормами оптимальним показником для житлових приміщень вважається 30 дБ в денний час і 20 дБ в нічний. В принципі, це рівноцінно тихому шепоту і є прийнятним значенням.
Але на практиці багато вентилятори працюють на рівні 30-35 дБ. І навіть з відстані декількох метрів вони можуть дратувати. Особливо, якщо поруч з ванною або туалетом, де встановлена вентиляція, знаходиться спальня або дитяча кімната.
Якщо говорити начистоту, то безшумними (без компромісів і маркетингових прийомів) вважаються моделі з рівнем шуму не більше 25 дБ. А найкращі вентилятори, що вважаються лідерами в цьому плані, і зовсім видають не більше 20-22 дБ.
Можливо, така різниця здасться Вам незначною. Але через пару років експлуатації вона стане величезною. Адже з роками протишумові накладки зношуються, підшипники виробляються, а повітряні канали засмічуються пилом. І ось тоді безшумність канального вентилятора стане вкрай важливою характеристикою.
Також домогтися мінімального рівня звуку допомагають спеціальні інженерні рішення:
- високоточні підшипники (виключають биття і вібрації);
- високотехнологічні лопаті (підбирається оптимальна кількість лопатей з потрібними кутами нахилу, виконується балансування елементів крильчатки);
- технологічні корпуси з якісного металу і пластика (виключають вібрації окремих елементів і аеродинамічні шуми);
- виброгасящие прокладки (виключають контакт між корпусом і вузлами кріплення електромотора).
Тому, навіть якщо обрана стандартна модель, ви як і раніше можете домогтися максимального зниження шуму. Достатньо лише реалізувати одночасно всі ці рішення в комплексі.
Швидкість і обсяг повітрообміну
Від швидкості повітряного потоку безпосередньо залежить ефективність роботи вентиляційної системи. Оптимальне значення – від 11 м/с.Але занадто великий показник теж не потрібен: він не повинен перевищувати позначку в 14 м/с, інакше вентилятор стане сильно шуміти. Якщо ж швидкість виявиться нижче 11 м/с – вентиляція буде працювати неефективно.
Не менш важливий і обсяг повітрообміну. Від нього безпосередньо залежить те, наскільки комфортно буде перебувати в приміщенні. Щоб розрахувати даний параметр, просто розділіть потужність вентилятора на обсяг кімнати.
Тип канального вентилятора
Сьогодні на ринку вентиляційних систем доступні різні типи канальних вентиляторів:
- відцентрові;
- осьові.
Кожен з них має свої плюси і мінуси, про які треба знати.
Осьові канальні вентилятори направляють повітряний потік уздовж осі електромотора, на якій розміщена крильчатка. Це ключова фішка моделей даного типу.
Інші їх особливості:
- невелика продуктивність;
- економічний електромотор;
- проста конструкція.
За рахунок цього осьові вентилятори працюють тихо навіть без додаткових інженерних рішень. Та й коштують вони недорого, що робить їх відмінним варіантом для побутових потреб.
До недоліків відноситься скромна продуктивність. Втім, для невеликих квартир і приватних будинків її цілком вистачає.

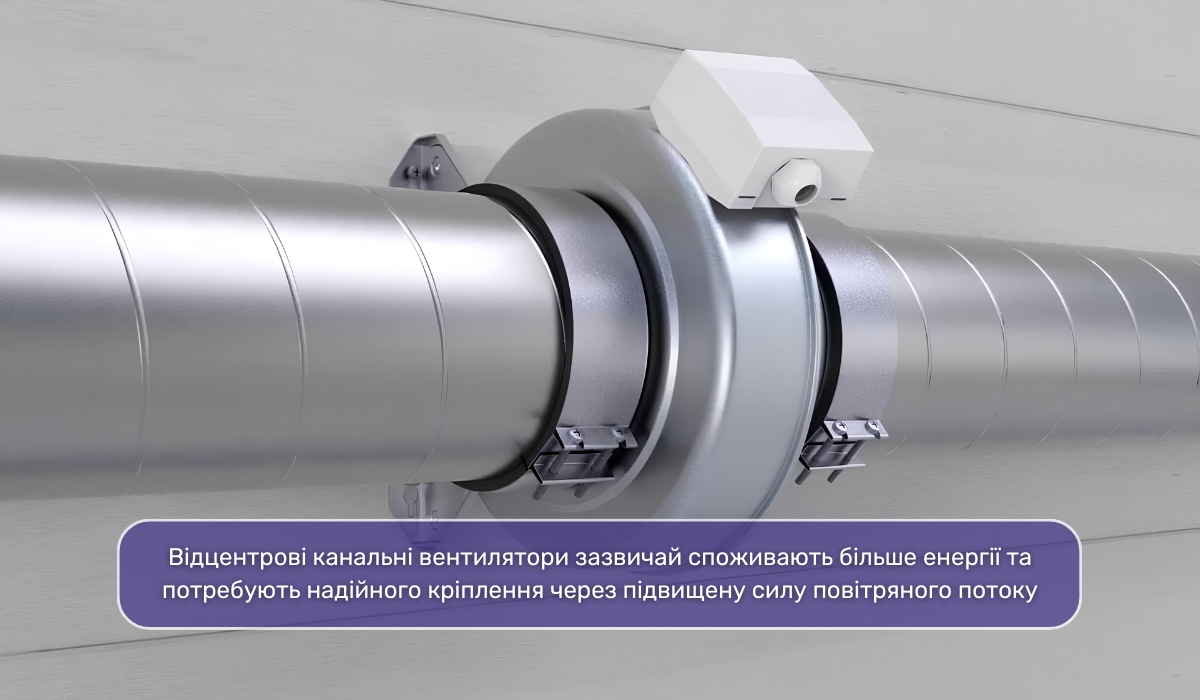

Відцентрові канальні вентилятори вважаються найпродуктивнішими моделями. Але це одночасно є і їх недоліком, оскільки встановлювати таке обладнання можна в приміщеннях площею від 15 квадратних метрів, не менше.
Також за рахунок особливостей конструкції відцентрові вентилятори є самими тихими. Навіть незважаючи на їх високу продуктивність.
Ще одна особливість-можливість монтажу у вентиляційній шахті квартири. Це дозволить створити ефективну вентиляцію без шкоди для інтер'єру приміщення.
І найголовніше: оскільки вентилятори заховані в шахті, вони менше піддаються впливу пилу і вологи. І, відповідно, рідше ламаються і довше служать.
Діаметр патрубка
Також при виборі канального вентилятора потрібно враховувати діаметр патрубка. Адже даний параметр має дуже сильний розкид – від 79 мм до 710 мм.а від нього безпосередньо залежить спосіб і місце установки системи вентиляції.
Клас захисту
Окрему увагу потрібно приділити класу захисту. Адже від нього залежить безпека вентиляційної техніки, а також те, наскільки довго і стабільно вона буде працювати.
Класів захисту досить багато:
- IP44;
- IP45;
- IP54;
- IP55;
- IPX2;
- IPX4.
Чим більше цифра – тим краще, це зрозуміло. Але при цьому кожна з них має свою розшифровку.
Перша цифра показує рівень захищеності від сторонніх предметів, а також від дотику до струмоведучих частин:
- x – відкрита конструкція (немає захисту);
- 4 – захищає від торкання до струмоведучих частин пальцями/інструментами і запобігає потраплянню всередину корпусу предметів діаметром понад 1 мм (тобто від піску);
- 5 – повністю захищає від торкання до струмоведучих частин і запобігає накопиченню пилу (вона проникає в корпус, але в невеликій кількості, яка ніяк не позначається на роботі вентилятора).
Друга цифра показує захищеність від впливу води:
- 2 – захищає від крапель, які падають під кутом до 15°;
- 4 – захищає від бризок води з будь-яких сторін;
- 5 – захищає від спрямованої на обладнання струменя води.
Таким чином, на основі цієї інформації ви легко зможете визначити, що найкращий захист забезпечує клас IP55. Але і коштують такі моделі відповідно.
Втім, тут потрібно вибирати не саму максимальний захист, а оптимальну – виходячи з тих умов, де буде експлуатуватися система вентиляції. Наприклад, якщо ви точно знаєте, що ніхто не полізе в корпус пристрою пальцями – можна брати модель з відкритою конструкцією, без захисту.
Живлення від мережі
Наступний важливий критерій вибору – це живлення від мережі. Тут на вибір теж пропонується кілька варіантів:
- 12 В;
- 120 В;
- 220 В;
- 380 В.
В даному випадку потрібно просто упевнитися, що обрана вентиляція буде працювати у вас вдома, в офісі або на підприємстві. Наприклад, найпотужніші моделі підключаються до мережі 380 в.такі зазвичай ставляться на промислових підприємствах. А для житлових об'єктів (квартир і будинків) вибирають канальні вентилятори, які працюють з напругою до 220 В.
Важливість безпечної конструкції
І ще один момент, на який потрібно звертати увагу перед тим, як підібрати канальний вентилятор – безпека конструкції. Навіщо це потрібно?
Справа в тому, що канальні вентилятори часто працюють в складних умовах. Наприклад ,у ванній – це підвищена вологість, на кухні – постійна гар і кіптява, в інших кімнатах – підвищена пильність і т. п.
Всі ці негативні фактори позначаються на працездатності і довговічності вентиляції. І заодно на безпеці проживання. Адже, наприклад, частинки вологи або жиру можуть привести до короткого замикання (що іноді погано закінчується).
Тому, вибираючи канальний вентилятор, переконайтеся, що він як мінімум надійно захищений від бризок. Також для власної безпеки можна вибрати модель, що працює від невисокої напруги (24 В). Хоча її потужності вистачає не всім.
Самим же кращим варіантом буде покупка канального вентилятора з класом захисту IP34 або вище. Так ви зможете захистити і себе, і обладнання від будь-яких форс-мажорів.
Вибирайте канальний вентилятор відповідально! Тепер ви знаєте, як правильно вибрати канальний вентилятор. Як бачите, тут потрібно враховувати дуже багато різних нюансів. Тому треба або самостійно добре розібратися в даному питанні і вибрати підходящий варіант, або звернутися до експертів Vencon, замовивши у нас комплексну послугу «під ключ» (допомога у виборі + проектування і монтаж канального вентилятора, а також при необхідності – сервісне обслуговування).
